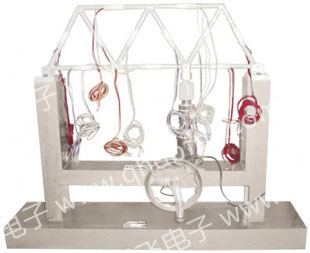

概述：本實驗裝置適合高等院校力學系、機械系、儀器系、土木系、材料系及其他相關學科學生進行桁架結構桿件應力、測試技術實驗。
性能特點：本測試臺可對工程結構桁架的不同連接形式進行對比測試，各桿件在三種不同（電焊，鉚接，鉸接）連結情況下桁架模型的結構內力，驗證桁架桿件為空心細長桿，可選擇不同材質。加載機構為隱藏式蝸輪蝸桿，整體框架結構，支撐符合力學性能要求，桁架由11個空心圓管組成，分電焊，鉚接，鉸接三種形式，較大承載力300Kg。
結構組成：桁架、桁架梁（電焊桁架梁，鉚接桁架梁，鉸接桁架梁）、力傳感器
實驗項目：
1、鉸接情況下，桁架結構內力測試實驗
2、鉚接情況下，桁架結構內力測試實驗
3、電焊情況下，桁架結構內力測試實驗
基本尺寸：900mm（長）*200mm（寬）*720mm（寬）
本機重量：40Kg
配套實驗儀器：BFL-1H應變&力綜合測試儀
|
