概述：本裝置適合高等院校力學系、機械系、儀器系、土木系、材料系及其他相關學科學生進行應力、測試技術實驗。根據平衡方程可求其值，利用節點法可求出桿所受的軸力，便于學生比較三種連接方式的受力特點，以及對工程內力分析與壓桿失穩現象的了解。

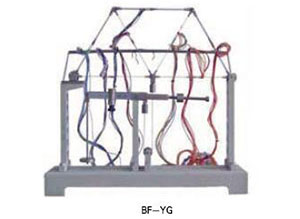

性能特點：該實驗裝置結合壓桿穩定與桁架結構，由細長壓桿組成桁架結構，壓桿兩端連接方式可調，利用杠桿原理，通過砝碼進行加載，經杠桿及傳動機傳到實驗梁上，壓桿組合受力的變形，通過應變片由電阻應變儀顯示，壓桿組合試件由7件高彈性鋼件組合而成。
實驗項目：
1、不同連接方式壓桿的失穩實驗
2、工程結構內力實驗分析
配套實驗儀器：BFL-1H應變&力綜合測試儀
基本尺寸：500mm（長）*200mm（寬）*590mm（高）
本機重量：40Kg
|
